Wirelock

Эта упрощенная инструкция „шаг по шагу” должна использоваться только как справочник для опытных пользователей. Полная информация приведена в УЧЕБНИКЕ ПОЛЬЗОВАТЕЛЯ И ТЕХНИЧЕСКИХ ДАННЫХ WIRELOCK®, РЕКОМЕНДОВАННОМ API (AMERICAN PETROLEUM INSTITUTE) УПРАЖНЕНИИ 9B, СТАНДАРТАХ ISO, КАТАЛОГАХ ИЗГОТОВИТЕЛЕЙ ТРОСОВ И ИНСТРУКЦИЯХ ПО ПРИМЕНЕНИЮ СТРОПОВ ИЗ СТАЛЬНЫХ ТРОСОВ , ТРЕТЬЕ ИЗДАНИЕ.

ШАГ 1 - ВЫБОР МУФТ ДЛЯ ТРОСОВ

WIRELOCK® рекомендуется для заливки муфт Crosby 416 - 417.

При использовании WIRELOCK® для заливки других муфт сконсультируйся с изготовителем муфт или инженерным отделом Crosby.

Муфты, заливаемые WIRELOCK®, должны соответствовать Федеральным или Международным Нормам (CEN, ISO).

Прочность WIRELOCK®, как и других средств для заливания муфт , зависит от клинящего действия расплетенного конуса троса внутри муфты. Шероховатая поверхность внутри муфты может увеличить силу для посадки муфты на трос. Посадка необходима для достижения клинящего действия.

ШАГ 2 - ИЗМЕРЕНИЕ И ПЕРЕВЯЗЫВАНИЕ

Заливаемый конец троса должен иметь достаточную длину для того, чтобы после расплетения проволок он находился у верха корзины муфты.

Перевязка должна находиться на расстоянии от конца каната равной длине корзины

муфты (рис. 1).

ШАГ 3 - РАСПЛЕТЕНИЕ ТРОСА

1. Расплети конец троса и стального стержня на отдельные пряди и поотгибай в соответствии с рис. 2.

2. Удали фибровый стержень.

3. Размотай каждую прядь и стальной стержень на единичные проволоки и поотгибай их в соответствии с рис. 2. Проволоки следует разделить, но не выпрямлять.

4. Удали пластмассу с размотанной зоны.

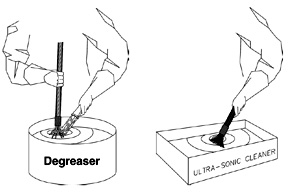

ШАГ 4 - ОЧИСТКА

1. Метод очистки будет зависеть от смазки и / или покрытия проволок.

2. Методы и материалы, используемые для очистки, должны соответствовать действующим правилам Агентства Охраны Окружающей Среды.

3. О методах и материалах, используемых для очистки, можно узнать в техдокументации на тросы, у поставщика или производителя стальных тросов. Следуй инструкции поставщика растворителя.

ШАГ 5 - УСТАНОВКА МУФТУ

1. Подтяни муфту вверх так, чтобы она была выше перевязки, а проволоки каната были на одном уровне с верхом корзины муфту.

2. Зажни канат и муфту вертикально в одной оси, в соответствии с рис. 3.

3. ВНИМАНИЕ: ИСПОЛЬЗУЙ МУФТЫ, СООТВЕТСТВУЮЩИЕ ДИАМЕТРУ СТАЛЬНОГО ТРОСА.

ШАГ 6 - УПЛОТНЕНИЕ МУФТЫ

Уплотни нижнюю часть муфты замазкой или пластилином, чтобы предотвратить вытекание WIRELOCK® (rys. 4).

ШАГ 7 - КОМПЛЕКТ WIRELOCK®

1. Комплекты WIRELOCK® выпускаются определенной величины и содержат 2 (две) емкости - один (1) со смолой и один (1) с гранулированной смесью.

2. Используй весь комплект WIRELOCK® - ВСЕГДА ВЫМЕШИВАЙ ВСЕ СОДЕРЖИМОЕ ЕМКОСТЕЙ.

3. Проверяй срок годности, который указан на каждой емкости набора. НИКОГДА НЕ ИСПОЛЬЗУЙ НАБОРА С ИСТЕКШИМ СРОКОМ ГОДНОСТИ.

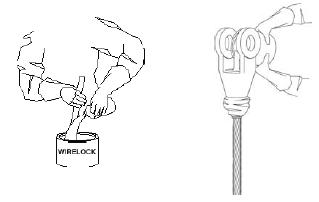

ШАГ 8 - ВЫМЕШИВАНИЕ И ЗАЛИВКА

1. Используй WIRELOCK® при температуре от 90C до 430C. Доступны также наборы для более низких температур.

2. Вылей всю смолу в емкость с гранулированной смесью и тщательно вымешивай не менее двух (2) минут плоской лопаткой.

3. Сразу после вымешивания медленно вылей размешанный WIRELOCK® внутрь муфты до ее заполнения.

4. Проверь, нет ли вытекатий из муфты и в случае необходимости поправь замазку.

ШАГ 9 - ЗАСТЫВАНИЕ

1. При температуре от 180C до 240C WIRELOCK® схватывается в среднем в течение 15 минут.

2. Муфта должна оставаться в вертикальном положении в течение не менее десяти (10) минут после схватывания WIRELOCK®.

3. Муфта готова к использованию через 60 минут от момента схватывания.

4. Никогда не нагревай муфту для ускорения схватывания.

ШАГ 10 - СМАЗКА ТРОСА

Смаж смазкой очищенный конец троса, если это необходимо.

ШАГ 11 - ИСПЫТАНИЕ ПОД НАГРУЗКОЙ

Если это возможно, муфта должна быть испытана пробной нагрузкой.

В соответствии с ASME B30.9 все стропы с заливаемыми муфтами должны испытываться пробной нагрузкой.

АЛЬТЕРНАТИВНЫЕ МЕТОДЫ ЗАЛИВКИ ТРОСОВ

Альтернативные методы окончаний тросов приведены в УЧЕБНИКЕ ПОЛЬЗОВАТЕЛЯ И ТЕХНИЧЕСКИХ ДАННЫХ WIRELOCK®. изданном CROSBY.
